電感的基本作用是儲能，濾波電感也分為共模電感、差模電感兩種：
共模電感濾波器的作用有哪些？

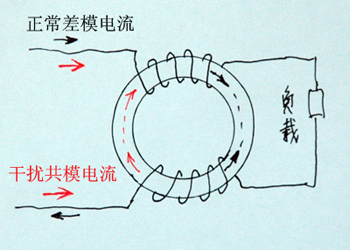

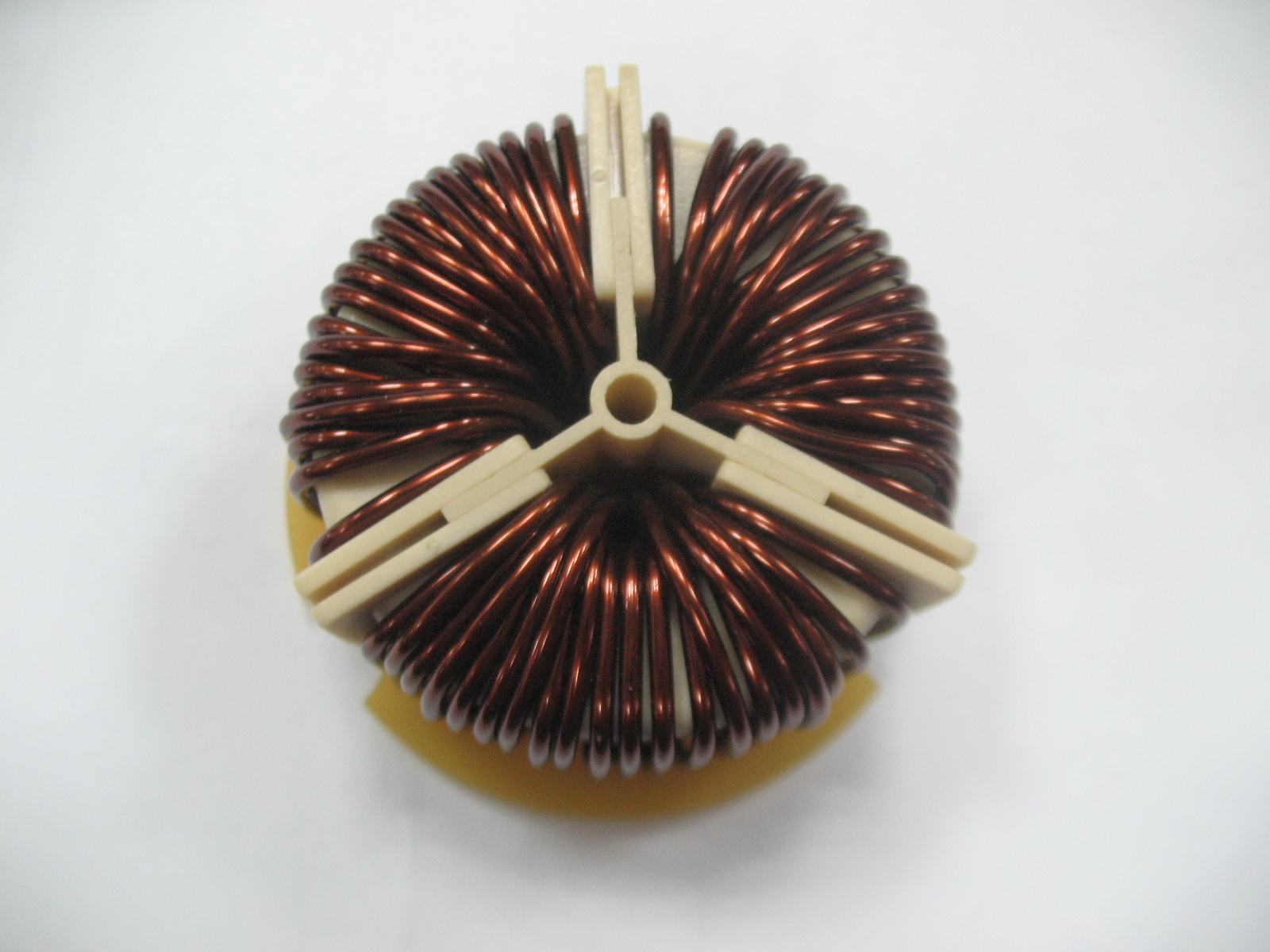

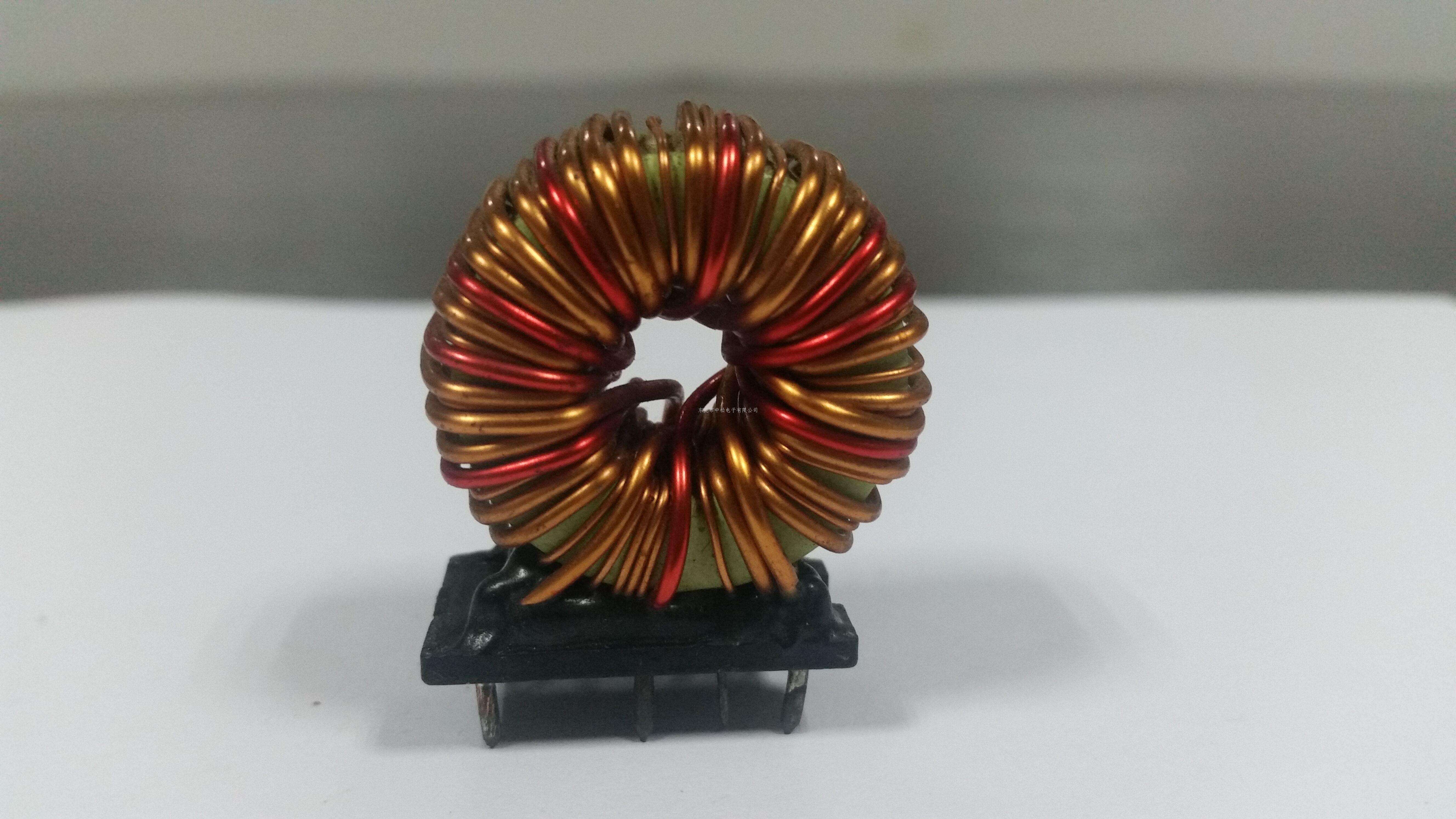

共模電感（共模扼流圈）：共模電感兩個線圈繞在同一個磁芯上，匝數和相位相同的，但繞制方向相反。當產品工作的正常電流通過時，電流在共模電感線圈中產生反向磁場相互抵消；而當共模電流通過時，由于共模電流的同向性，會在共模電感線圈內產生同向的磁場從而使共模電感表現為高阻抗衰減共模電流，共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈。共模電感的特點是：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。
共模電感的作用：
共模電感（Common modeChoke），也叫共模扼流圈，常用于開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI（ElectroMagnetic Interference 電磁干擾）濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。開關電源的芯片在工作過程中既是一個電磁干擾對象，也是一個電磁干擾源?？偟膩碚f，我們可以把這些電磁干擾分成兩類：串模干擾（差模干擾）與共模干擾（接地干擾）。以主板上的兩條PCB走線（連接主板各元件的導線）為例，所謂串模干擾，指的是兩條走線之間的干擾；而共模干擾則是兩條走線和PCB地線之間的電位差引起的干擾。
拆模電感的作用有哪些？

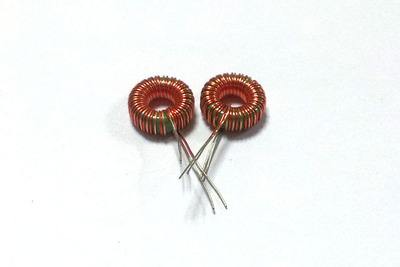

抑制差模干擾的濾波電感叫差模電感，也叫拆模電感，拆模電感是繞在一個鐵心上的一個線圈。差模電感的特點是應用在大電流的場合。由于一個鐵心上繞的一個線圈，當流進線圈的電流增大時，線圈中的鐵心會飽和。拆模電感在交流電頻率一定的情況下，電感量越大，對交流電的阻礙能力越大，電感量越小，其阻礙能力越小。
電感線圈的主要特征參數是:
1)電感l(wèi)
電感l(wèi)代表線圈本身的固有特性，與電流大小無關。除特殊電感線圈(色碼電感)外，電感一般不在線圈上做特殊標記，而是標有特定名稱。
2)感抗XL電感
對交流電流的阻斷作用大小稱為感抗XL，單位為歐姆。它與電感L和交流頻率F的關系是X1=2πFl
3)品質因數Q
品質因數Q是表示線圈質量的物理量，Q是感抗XL與其等效電阻的比值，即Q=XL/R。線圈的Q值越高，環路損耗越小。線圈的Q值與導體的DC電阻、骨架的介電損耗、屏蔽或鐵芯引起的損耗、高頻集膚效應的影響等因素有關。線圈的Q值通常是幾十到幾百。
4)分布電容線圈匝之間、線圈和屏蔽之間以及線圈和底板之間的電容稱為分布電容。分布電容的存在降低了線圈的Q值，降低了線圈的穩定性，所以線圈的分布電容越小越好。
